Изолятор типа 2А-200-25


Секционные изоляторы
Бренд:Медсил-Изолятор
Под заказ
Секционный изолятор типа 2А используется для стыкования участков сети с питанием от разных фаз с напряжением 25 кВ переменного тока. Изолятор имеет замкнутую конструкцию. Допустимая скорость прохода 200 км/час.
По Запросу
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа

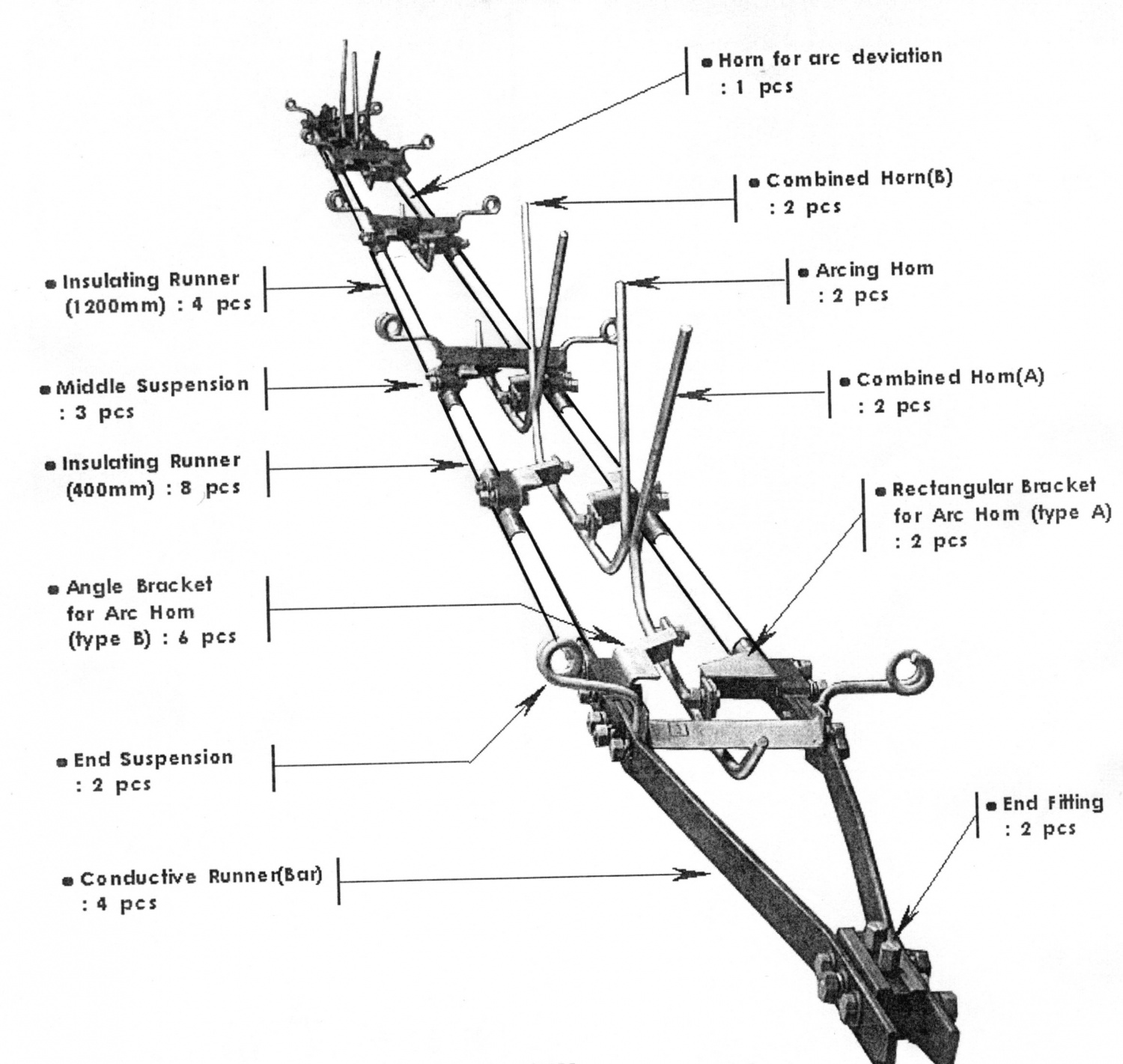

Изолятор состоит из двух рядов изолирующих элементов с общей длиной пути утечки каждого ряда 4м, расположенных на одной дистанции, дугогасящих и дугоотводящих рогов, подвесов и концевых зажимов. Концевые зажимы соединены с рядами изолирующих элементов с помощью шин, которые обеспечивают плавный переход токосъемника с контактного провода на изолятор. Рога расположены в один ряд между двумя рядами изолирующих элементов. Они закреплены на кронштейнах в положении, обеспечивающим зазор 2…3 мм между плоскостью скольжения пантографа и нижней частью рогов.

Изолятор выпускается в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150.
Условное обозначение изоляторов  2A-200-25, где
2A – тип изолятора;
200 – максимально допустимая скорость прохода токоприемника, (км/ч);
25 – напряжение контактной сети, (кВ);
Исполнение 1 - для одного контактного провода марки МФ 100 или МФ 120;
Исполнение 2 – для двух контактных проводов марки МФ 100 или МФ 120.

Напряжение в разделяемых секциях контактной сети,  кВ                                         3; 25; 25/25; 25/3;
Допустимая скорость  прохода токоприемников по изолятору, км/ч                      200;
Длина пути тока утечки изолирующего элемента (скользуна), мм, не менее        4000 (400+400+1200+1200+400+400);
Диапазон температур, °С                                                                                                      от –60 до +70;
Климатическое исполнение                                                                                                 УХЛ 1 по ГОСТ 15150-69;
Ресурс     (число проходов токоприемника)                                                                     5 х 105;
Габаритные размеры, мм:                                                               Исполнение 1                           Исполнение 2
-    длина                                                                                                    6975±15;                                     6980±15;
-    ширина                                                                                                                           308 - 10;
-    высота                                                                                                                             300 ± 5.
Масса, кг.:                                                                                                     35,36;                                          36,16.



Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Цена По Запросу
Бренд Медсил-Изолятор
Тип Напряжение 25 кВ., скорость прохода 200 км/час

Документы

Сертификат соответствия 02336-25с Размер: 1.5 Мб
